塵芥車向け2＋2カメラシステム

塵芥車のドライバーは車両後方の安全や走行中・左折時の巻き込みなど、常に注意を払っていますが、左右のバックミラーやリアカメラの映像だけで、本当に安心して運転できていますか？

2＋2カメラの特長

対象物との距離を直感的に把握が可能。
駐車時、発進時の車両後端のオーバーハング接触事故にも有効。

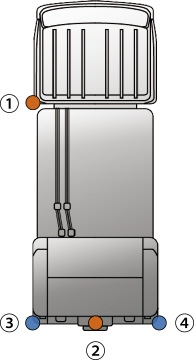

カメラ取付位置

２カメラ
① 左サイド・・・CC-6300A(160°正像)
② 後方中央・・・CC-6300A(160°正像)

２＋２カメラ
③ 左角・・・CC-7203A（111°正像）
④ 右角・・・CC-7203A（111°正像）

画面連動
バック、左ウィンカー、右ウィンカー

※右ハンドル車の場合の取り付け位置になります。
　左ハンドル車の場合は取り付け位置は反対になります。

２＋２カメラ切替画面

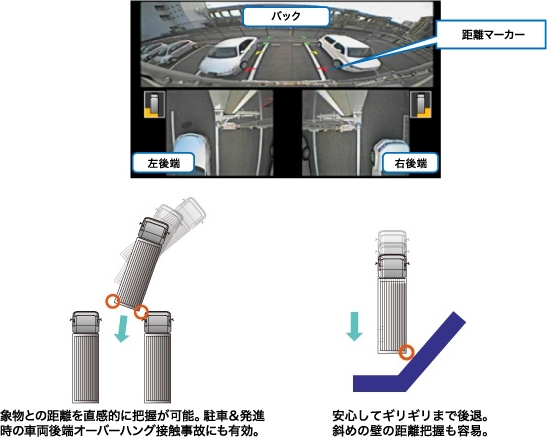

バック時（駐車支援）

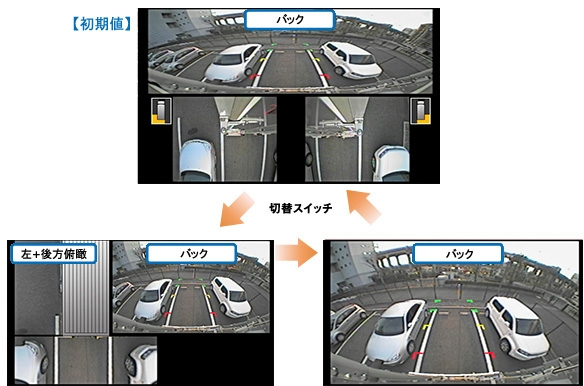

バック時

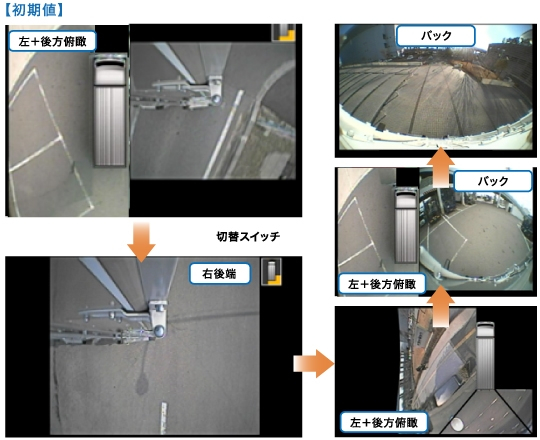

右折時

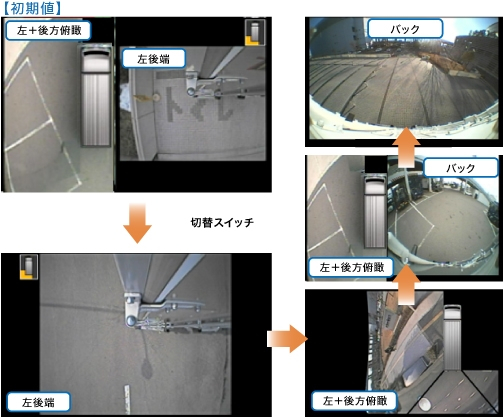

左折時

システム構成製品

CC-7203A
小型カメラ（狭角/正像）

CC-6300A
SurroundEye/ひさしマーカー用カメラ
（超広角/正像）

EG-4036A
SurroundEye/ひさしマーカー用ECU

RCB-210
切替スイッチ

※別途専用キャリブレーションツール（インターフェースボックス、CD-ROM）が必要です。（別途費用が必要となります。）
　専用キャリブレーションツール（CD-ROM）対応OS 　
　Windows10対応 : QCA-320-100とQCA-322-100

当該システムは改良のために予告なく変更することがあります。
